Силовые трансформаторы являются важнейшим оборудованием в системах электроснабжения. Их основная функция — повышать или понижать напряжение для облегчения рациональной передачи, распределения и использования электрической энергии, оказывая существенное влияние на форму, надежность и экономичность основной проводки на подстанциях. Поэтому правильный и разумный выбор типа, количества и мощности трансформаторов является важным вопросом при проектировании основной проводки.
I. Выбор количества трансформаторов
Количество трансформаторов обычно определяется путем всестороннего учета таких факторов, как уровень нагрузки, потребляемая мощность и экономичность эксплуатации. При выполнении одного из следующих условий целесообразно установить два и более трансформатора:
(1) Имеется большое количество нагрузок первого и второго рода. В случае неисправности или технического обслуживания трансформатора несколько трансформаторов могут обеспечить надежность электроснабжения нагрузок первого и второго класса. При небольшом количестве нагрузок второго класса можно установить и одиночный трансформатор, но на низковольтной стороне подстанции должен быть резервный источник межсетевого питания достаточной мощности.
(2) Сезонные изменения нагрузки значительны. В зависимости от фактического размера нагрузки можно ввести в эксплуатацию соответствующее количество трансформаторов для достижения экономичной работы и экономии электроэнергии.
(3) Сосредоточенная нагрузка относительно велика. Хотя это нагрузка третьего класса, мощность питания одного трансформатора недостаточна, и в этом случае следует установить также два или более трансформаторов.
При ограничении мощности резервного источника питания целесообразно сконцентрировать важные нагрузки и подавать питание на них и на второстепенные нагрузки отдельно с помощью разных трансформаторов для облегчения переключения резервного источника питания.
II. Выбор мощности

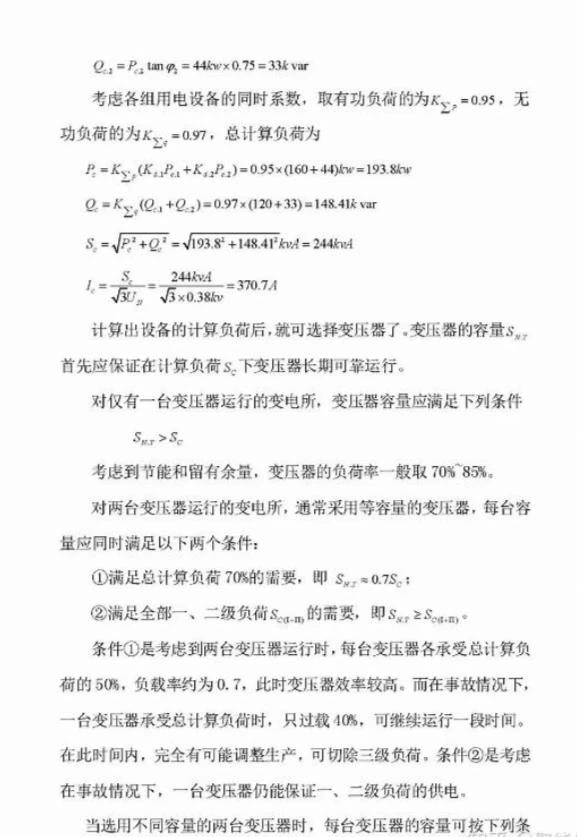

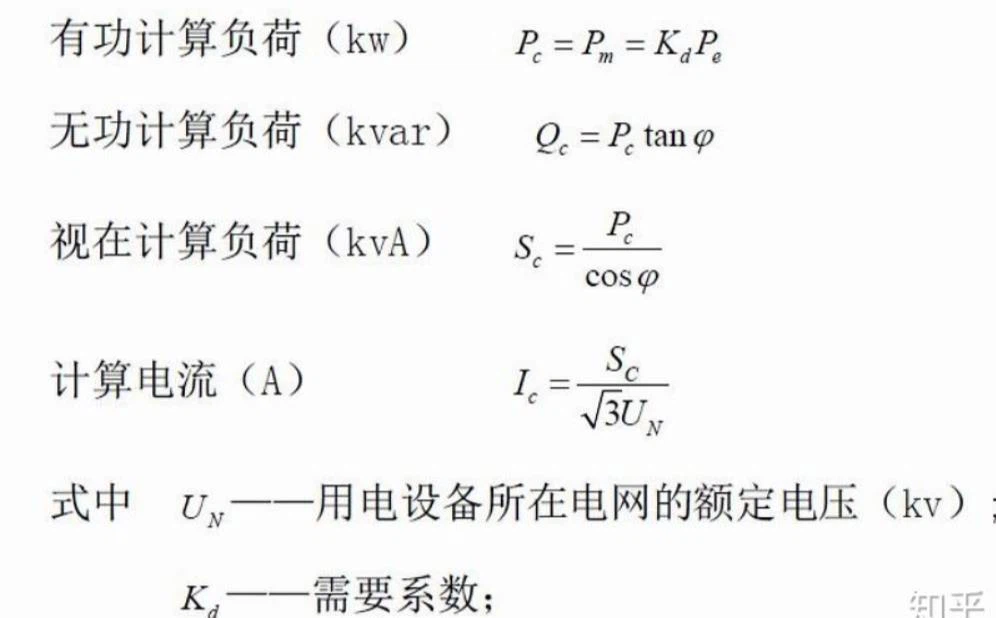

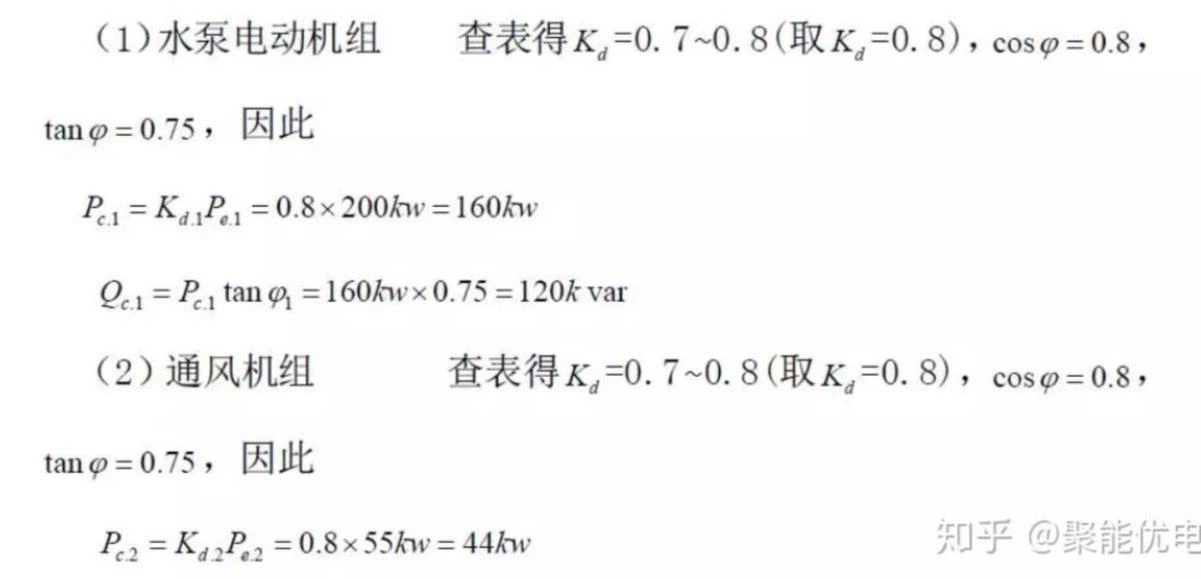

Выбор мощности трансформатора следует определять исходя из расчетной нагрузки обслуживаемого им оборудования, видов и характеристик нагрузок. Прежде всего, необходимо точно получить расчетную нагрузку, поскольку она является базовой основой для расчетов конструкции электроснабжения. В настоящее время одним из наиболее распространенных методов определения расчетной нагрузки является метод коэффициента спроса. Основная формула для определения расчетной нагрузки группы трехфазного электрооборудования с использованием метода коэффициента спроса: [Здесь при необходимости можно вставить конкретную формулу]. Например, на линии 380В стоят 5 электродвигателей водяных насосов общей мощностью 200кВт и еще 5 вентиляторов общей мощностью 55кВт. Шаги для определения общей расчетной нагрузки на линию: [Описать подробные шаги расчета].

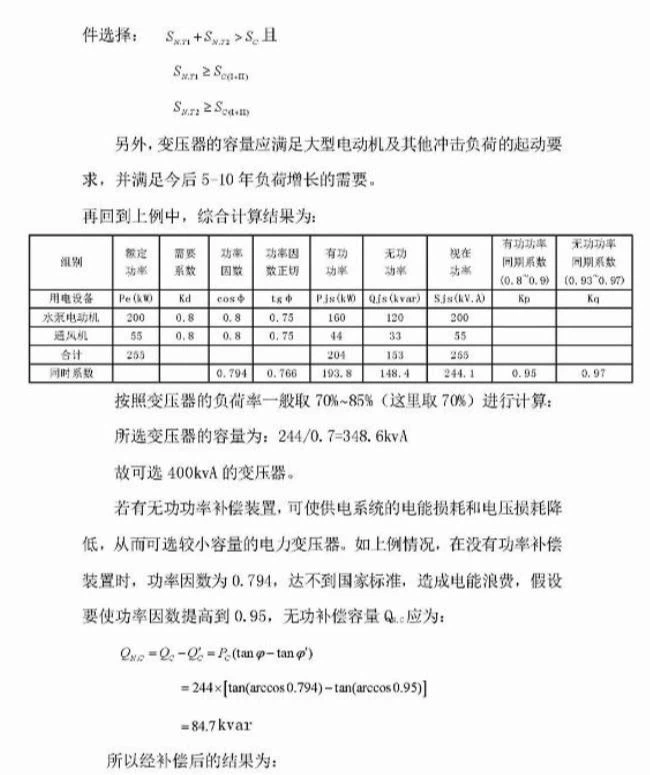

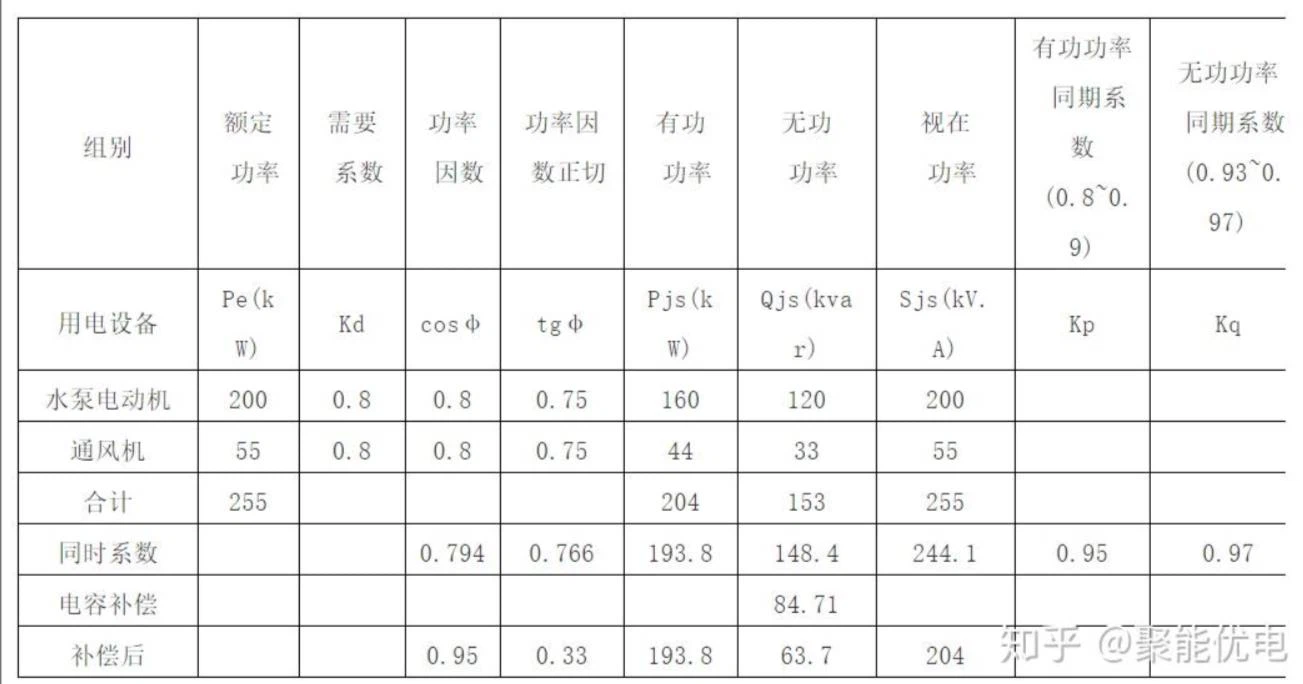

В это время после расчета с компенсационным устройством выбранная мощность трансформатора составляет: 204/0.7=291.4. Поэтому трансформатора на 315 кВА будет достаточно. Видно, что использование компенсации реактивной мощности для улучшения коэффициента мощности позволяет сократить инвестиции и сэкономить цветные металлы, что приносит большую пользу всей системе электроснабжения.
В заключение, выбор силовых трансформаторов зависит от расчетной нагрузки, которая связана с величиной нагрузки, характеристиками нагрузки в системе и устройством компенсации мощности в системе. Понимание этих двух моментов позволяет гибко выбирать мощность трансформатора в соответствии с реальной ситуацией. В процессе работы силовых трансформаторов их нагрузки постоянно изменяются. При необходимости допускается работа с перегрузкой. Однако для внутренних трансформаторов перегрузка не должна превышать 20 %; для уличных трансформаторов перегрузка не должна превышать 30%.
